Omnia CHT-EGT – Zylinderkopf- und Abgastemperaturanzeige für bis zu 4 Zylinder
Das Omnia CHT-EGT vereint die Messung von Zylinderkopftemperaturen (CHT) und Abgastemperaturen (EGT) in einem kompakten und leistungsstarken Instrument. Es bietet eine klare Darstellung von bis zu 4 Zylindern (Version 4+4) oder eine reduzierte Version für 2 Zylinder (2+2). Ideal für eine Vielzahl von Flugmotoren und vollständig anpassbar an Ihre Anforderungen.

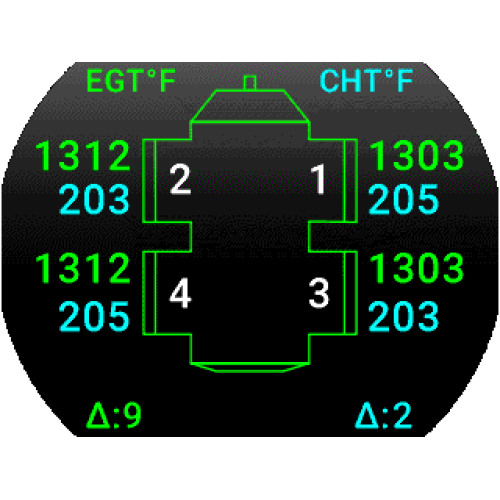

Das Gerät zeigt die Temperaturwerte in einer topografischen Zylinderansicht an und warnt optisch, sobald Temperaturgrenzwerte überschritten werden. Dank CAN-Bus-Vernetzung kann es mit bis zu 16 Omnia-Instrumenten kombiniert werden.
Hauptmerkmale
- Anzeige von bis zu 4 CHT- und 4 EGT-Werten (Version 4+4)
- Anzeige von 2 CHT- und 2 EGT-Werten (Version 2+2)
- Einzeln aktivierbare Messkanäle
- Individuell konfigurierbare Temperaturalarme
- Topografische Zylinderansicht mit farblicher Darstellung
Hinweis: Temperatursonden sind nicht im Lieferumfang enthalten.
Für EGTs können handelsübliche K-Thermoelemente oder Cod. 601008 verwendet werden.
Für CHTs handelsübliche J-Thermoelemente.
Schnittstellen & Vernetzung
- Drehregler mit Push-Button für einfache Bedienung
- 2 CAN-Bus-Schnittstellen für Cluster-Betrieb mit anderen Omnia-Instrumenten
- USB 2.0-Port für Software-Updates und Fernwartung
- Lichtsensor-Eingang für automatische Anpassung der Displayhelligkeit
Technische Spezifikationen
- Display: 2,4" Farb-LCD mit 320 × 240 Pixeln, 1000 nits Helligkeit
- Gehäuse & Abmessungen:
- 57 mm: 68 × 62 × 35 mm, 140 g
- 80 mm: 85 × 85 × 40 mm, 230 g
- Gehäuse: CNC-gefrästes, pulverbeschichtetes Aluminium
- Stromversorgung: 10 – 30 V DC
- Stromverbrauch: 60 mA (57 mm), 135 mA (80 mm)
- Eingänge: 4 oder 2 CHT / 4 oder 2 EGT (modellabhängig)
- Temperaturbereich: -20°C bis +70°C
- Luftfeuchtigkeit: Max. 90% (ohne Kondensation)
- Kommunikation: 2 CAN-Bus-Anschlüsse, USB-Port
- Open-Collector-Alarmausgang: max. 300 mA, aktiv niedrig
Lieferumfang
- Omnia CHT-EGT Instrument
- Inkl. Stecker-Kit
- 4 x M4x10 mm Schrauben
- Quick-Start-Guide
- Verpackungsliste
Optionales Zubehör
- EGT-Sonde mit 2,5 m Kabel, Kompensationsstecker & Schweißadapter (Cod. 601008)
- Externer Lichtsensor für automatische Helligkeitsregelung (Cod. 105800)
- CAN-Bus Terminator 120 Ohm (Cod. 105810)
- CAN-Kabel in 25 cm, 50 cm, 100 cm (Cod. 105820 - 105840)
- USB-Verlängerungskabel 0,5 m (Cod. 604010)
- Externer Alarm-Buzzer für Omnia-Serie (Cod. 105898)
- Audio-Ton-Adapter für Warntöne (Cod. 105899)
- Professionelle Crimpzange für Steckeranschlüsse (Cod. 603000)
Warum Omnia CHT-EGT?
- Präzise Temperaturüberwachung für jede Zylinderbank
- Konfigurierbare Alarmgrenzen für sicheres Motorenmanagement
- Topografische Darstellung für intuitive Kontrolle
- Sonnenlichttaugliches Farbdisplay
- Nahtlose CAN-Bus-Integration mit anderen Omnia-Geräten
- Schnelle Konfiguration & Updates über USB
Ideal für Piloten, die ihre Motortemperaturen zuverlässig und übersichtlich im Blick behalten wollen!
