Omnia MAP – Kompaktes Instrument zur Ladedruckanzeige
Das Omnia MAP ist ein zuverlässiges und kompaktes Instrument zur präzisen Anzeige des Ansaugdrucks (Manifold Pressure). Es enthält einen integrierten, kalibrierten Sensor mit einem Messbereich von bis zu 80 inHg und eignet sich daher auch für leistungsstarke Turbomotoren.
Wie alle Geräte der Omnia-Familie verfügt das MAP-Instrument über ein hochauflösendes, sonnenlichttaugliches Display, einen leistungsstarken 32-Bit-Mikrocontroller und hochwertige Festkörpersensoren, um eine hohe Zuverlässigkeit und Langlebigkeit zu gewährleisten. Es ist vollständig anpassbar und lässt sich bei Bedarf über CAN-Bus mit Rotax-i-Motoren verbinden. Bis zu 16 Omnia-Instrumente können gemeinsam vernetzt betrieben werden.
Hauptmerkmale

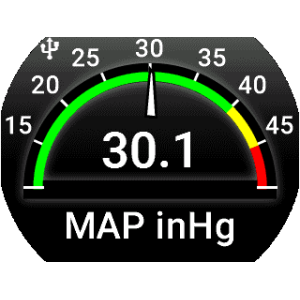

- Anzeige des Ansaugdrucks (Manifold Pressure)
- Integrierter, kraftstoffresistenter MAP-Sensor
Schnittstellen & Vernetzung
- Drehregler mit Push-Button für einfache Bedienung
- 2 CAN-Bus-Schnittstellen für Cluster-Betrieb mit anderen Omnia-Instrumenten
- USB 2.0-Port für Software-Updates und Fernwartung
- Lichtsensor-Eingang für automatische Anpassung der Displayhelligkeit
Technische Spezifikationen
- Display: 2,4" Farb-LCD mit 320 × 240 Pixeln, 1000 nits Helligkeit
- Gehäuse & Abmessungen:
- 57 mm: 68 × 62 × 35 mm, 140 g
- 80 mm: 85 × 85 × 40 mm, 230 g
- Gehäuse: CNC-gefrästes, pulverbeschichtetes Aluminium
- MAP-Sensorbereich: 0 – 60 inHg
- Stromversorgung: 10 – 30 V DC
- Stromverbrauch: 60 mA (57 mm), 135 mA (80 mm)
- Einsatzhöhe: -1000 bis +25.000 Fuß
- Temperaturbereich: -20°C bis +70°C
- Luftfeuchtigkeit: Max. 90% (ohne Kondensation)
- Kommunikation: 2 CAN-Bus-Anschlüsse, USB-Port
- Open-Collector-Alarmausgang: max. 300 mA, aktiv LOW
Lieferumfang
- Omnia MAP Instrument
- Inkl. Stecker-Kit
- 4 x M4x10 mm Schrauben
- Quick-Start-Guide
- Verpackungsliste
Optionales Zubehör
- Externer Lichtsensor für automatische Helligkeitsregelung (Cod. 105800)
- CAN-Bus Terminator 120 Ohm (Cod. 105810)
- CAN-Kabel in 25 cm, 50 cm, 100 cm (Cod. 105820 - 105840)
- USB-Verlängerungskabel 0,5 m (Cod. 604010)
- Externer Alarm-Buzzer für Omnia-Serie (Cod. 105898)
- Audio-Ton-Adapter für Warntöne (Cod. 105899)
- Professionelle Crimpzange für Steckeranschlüsse (Cod. 603000)
Warum Omnia MAP?
- Präzise Anzeige des Ladedrucks bis 80 inHg – ideal für Turboanwendungen
- Integrierter, kalibrierter MAP-Sensor – kein externer Sensor notwendig
- Hochauflösendes, sonnenlichttaugliches Display mit 1000 nits Helligkeit
- Einfache Vernetzung mit anderen Omnia-Instrumenten
- Robuste Bauweise & langfristige Zuverlässigkeit
- Schnelle Software-Updates via USB
Ideal für Piloten, die eine zuverlässige und platzsparende Lösung zur Anzeige des Ansaugdrucks suchen!
